Hogyan válasszuk ki a megfelelő rackszekrényt a projektünkhöz?
Az állványszekrény kiválasztása infrastrukturális döntés, nem pedig "bútorvásárlás". A megfelelő modell befolyásolja a hálózat stabilitását, az eszközök hőmérsékletét, a szerviz ergonómiáját, a fizikai biztonságot és a tényleges TCO-t - a teljes tulajdonlási költséget a telepítés teljes életciklusa alatt. A szekrény határozza meg, hogy egy switch cseréje 5 percet vagy fél napot vesz-e igénybe; hogy az UPS és a kábelezés logikusan vezethető-e, vagy állandóan az ajtókkal ütközik; hogy a hely- és teljesítménytartalék elegendő lesz-e a növekedéshez, vagy minden frissítés a felszállócső újjáépítésével végződik.
A gyakorlatban a helyes választás nem azon múlik, hogy "hány U és milyen mélységben". Ugyanilyen fontosak: a munkakörnyezet (SOHO, iroda, szerverszoba, labor/AV - azaz laboratóriumok és audio-video rendszerek: konferenciatermek, stúdiók/műsorszórók, oktatás, digitális feliratok; ahol a csendes működés, a gyors átkonfigurálás és a könnyű elülső/hátsó hozzáférés az olyan eszközökhöz, mint a HDMI/SDI/HDBaseT mátrixok, DSP processzorok, erősítők, keverők, kódolók/felvevők, feliratlejátszók és vezérlővezérlők), a teljesítménysűrűség (PoE, NVR, szerverek), a kábellogisztika (hajlítási sugarak, függőleges/horizontális útvonalak), az energiaelosztás (1U/0U PDU, teljesítménytartalék), az akusztika és az oldalsó és hátsó szervizelés lehetősége számít. A leggyakoribb problémák a helyhiányból - U, mélység, tápellátás és hűtés - és a rosszul átgondolt kábelrendezésből adódnak. Kérjük, olvassa el cikkünket, amelyben megpróbálunk eloszlatni minden kétséget.

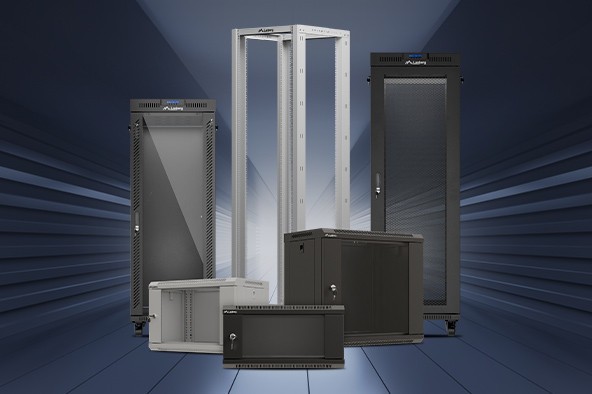

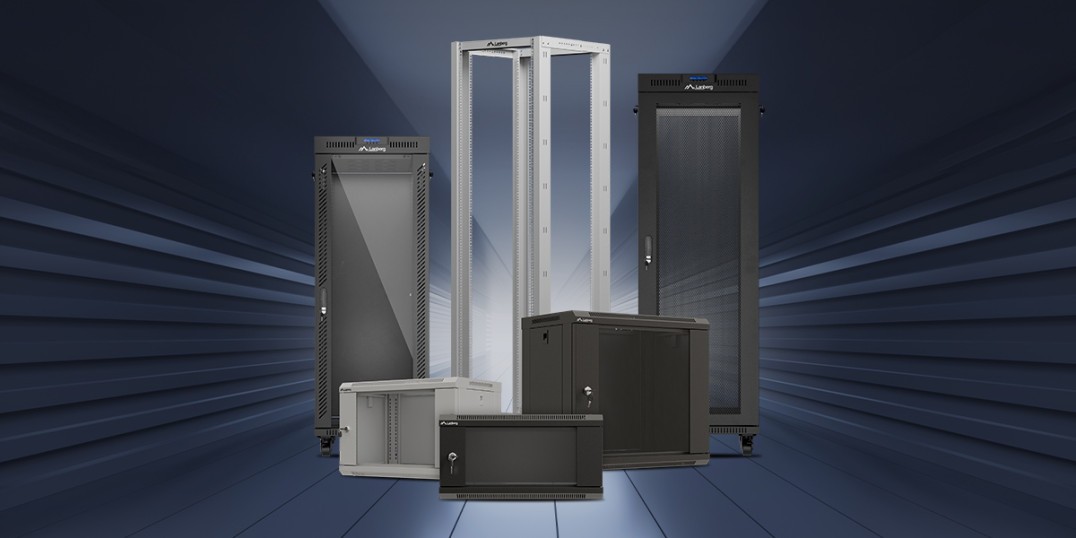

Mi is pontosan az a rackszekrény?
A rackszekrény az IT/távközlési/AV berendezések felszerelésére szolgáló szabványosított szekrény, amely 19″ (ritkábban 10″) szélességen és "U" egységekre osztott magasságon alapul (1U = 44,45 mm). A szabványosítás azt jelenti, hogy a patchpanelek, kapcsolók, szerverek, UPS-egységek és tartozékok azonos szerelősínekre illeszkednek, és a szervizelés kiszámítható. A jó szekrény nem csak egy acélkeret ajtóval: átgondolt légáramlási útvonal, biztonságos áramelosztás, az elemek földelése és a növekedéshez szükséges hely, amelyek együttesen lerövidítik az állásidőt és csökkentik az üzemeltetési költségeket.
Szabványok: 19″ (professzionális piac), 10″ (SOHO - Small Office/Home Office; iroda, szerverszoba, laboratórium/AV); U-távolságú sínekre való rögzítés, M6-os csavarok + ketrecanyák.
Szekrénytest: falra vagy padlóra szerelhető; üveg/perforált ajtók; levehető oldallapok; kábelbevezetések.
Célok: rendezettség és szabványosítás, rövidebb szervizidő, nagyobb megbízhatóság, biztonság és esztétikum.
Hogyan olvassuk el a specifikációkat és a tervezési méreteket?
Minden rackszekrény specifikációja három méretre vezethető vissza: szélesség (19″/10″), magasság (U) és mélység (külső és szerelési - a sínek közötti távolság). Mielőtt modellt választ, leltározza a berendezéseket, összegezze az U egységeket, és adjon hozzá 20-30%-os tartalékot. Számítsa ki a mélységet "reálértéken": alváz + dugók + kábelhajlítási sugár. Ellenőrizze továbbá a terhelhetőséget (falra szerelhető egységeknél), az ajtónyitás irányát és a zsanérok megfordításának lehetőségét, a padlóra szerelhető szekrényeknél pedig - a szintezést és az esetleges rögzítést.
Magasság U-ban - a projekteket megtakarító mozgástér
A "végletekig" történő tervezés úgy ér véget, hogy nincs hely a szervezőknek vagy egy további patchpanelnek. A 20-30%-os minimális puffer lehetővé teszi a beépítés bővítését az egész szekrény átszervezése nélkül.
Gyakorlat: számolja meg az összes eszköz U-ját, adjon hozzá +20-30%-ot, tervezzen egy szabad 1U-t a különösen "forró" elemek fölé.
Mélység - külső és szerelési méret
Fali szekrényeknél leggyakrabban 450-600 mm, álló szekrényeknél 600/800/1000/1200 mm. Ne feledje a tényleges szerelési helyet, a hálózati/ethernet csatlakozókat és a hajlítási sugarakat - különösen az elülső patchkábelek esetében.
Tipp: szerverek/UPS-egységek esetében inkább 1000-1200 mm; SOHO/CCTV esetében a 600 mm lesz a biztonságos választás.
Ajtók és szervizelérés
Az üvegajtók javítják az akusztikát és gyors vizuális ellenőrzést tesznek lehetővé; a perforált ajtók javítják a légáramlást. A levehető oldalak és a hátulról történő ésszerű hozzáférés lerövidíti a beavatkozásokat.
Tipp: ahol az alacsony zajszint elsődleges fontosságú.
Teherbírás és stabilitás
A falra szerelhető egységeket a fal és a konzolok korlátozzák, így a nehéz elemek (UPS) kivételt képeznek. A padlóra állított szekrényekben a legnehezebb modulokat alacsonyan szerelje fel, a szekrényt szintezze ki, és - nagy terhelés esetén - rögzítse le.
Szabály: a súly csökken, a súlypont alacsonyan marad, a biztonság nő.
Falra szerelhető szekrények - kompakt elosztóközpont
A falra szerelhető szekrények ideálisak SOHO, kis irodák, emeleti elosztó pontok (IDF) és CCTV számára. A tipikus 9-12U 600 mm mélységű szekrényekben elfér egy router/ONT, PoE switch, 1-2 patch panel és egy NVR, és hagynak egy kis mozgásteret a kábelek rendezett elvezetéséhez. A PoE és a felügyeleti berendezéseknél a hő kihívást jelenthet - érdemes perforált ajtókat és termosztáttal ellátott ventilátorpanelt használni. Korlátot jelent gyakran a fal terhelhetősége; ha UPS-t tervez, ellenőrizze a megengedett terhelhetőséget, és szerelje minél alacsonyabb polcra.
Mikor érdemes választani: helyi hálózati csomópont, NVR + PoE, otthoni/irodai mikrohálózat.
Induló méretek: 4U-tól 12U-ig, 350-450 mm mélység (mozgástér a dugók és patchkábelek számára).
Szellőzés: 2-4 ventilátoros panel + termosztát; szabad 1U a "fűtőtestek" felett.
Tartozékok: polc NVR/UPS számára, 1U szervező, kefés panel, 1U PDU, M6-os csavarok készlete.
Állószekrények - a szerverszobák és a nagyobb IDF/MDF szekrények gerincét képezik.
Amikor az eszközök száma és az áramellátással, hűtéssel és kábelezéssel kapcsolatos követelmények növekednek, itt az ideje egy álló szekrénynek. Irodákban jó kiindulópont a 15U-32U (leggyakrabban 600x600, 600x800 mm), szerverszobákban pedig a 37U-47U (600x1000/1200 vagy 800x1000/1200 mm-től), perforált előlappal/hátlappal. A legnehezebb modulokat - online UPS-egységek, akkumulátorok - a lehető legalacsonyabban szerelje fel; a szekrényt lábak vagy görgők segítségével szintezze ki, és szükség esetén rögzítse a padlóhoz. A készülékblokkok közötti 1-2U-s takarólemezek javítják a hűtés irányítottságát és csökkentik a légáramlatok "rövidzárlatát".
Mikor érdemes választani: csúszkákon elhelyezett szerverek, tömbök, nagyobb UPS-egységek, függőleges PDU, sok kábelezés.
Kezdő méretek: Irodákban a jó kiindulási pont a 22-32U (leggyakrabban 800×1000 mm), szerverszobákban pedig a 42-47U (800×1000/1200 mm).
Tápellátás: kettős tápellátás, 0U PDU mindkét oldalon, legalább 30%-os tápellátási tartalék.
Szervezés: függőleges kábelmenedzserek, kefés bejáratok felül/alul, takarólemezek az eszközök között.
Nyitott rack - teljes hozzáférés és maximális rugalmasság
A nyitott rack (nyitott 19″-es keret) megoldást jelent laboratóriumok, tesztpadok és AV-integráció számára. A burkolat hiánya maximális szellőzést és villámgyors átkonfigurálást jelent, de ellenőrzött környezetet igényel - véletlenszerű mozgás és túlzott por nélkül.
Előnyök: 360°-os hozzáférés, gyors változtatás, kiváló hőszigetelés.
Tippek: görgők + kereszttartók, tépőzáras/cipzáras rögzítők, függőleges létrák a kötegek számára.
Korlátozások: csökkentett fizikai védelem - csak "tiszta" zónákba alkalmas.
Hűtés és akusztika - fegyelem, amely megtérül
A hűtést úgy kell megtervezni, hogy az elölről hátrafelé irányuló légáramlást támogassa. Perforált ajtók és takarólemezek korlátozzák a légáramlás keveredését. Az irodai területeken a termosztáttal ellátott, változó sebességű ventilátorok jól működnek - kevesebb zaj, stabilabb hőmérséklet. A PoE-kapcsolók és NVR-ek sok hőt képesek elvezetni; hagyjon felettük egy szabad 1U-t, vagy kényszerítse ki a nagyobb légáramlást.
Legjobb gyakorlatok
Perforáció elöl/hátul, 1-3U takarólemezek, szabad RU a forró pontok felett.
Kerülje a légáramlási "rövidzárlatokat" - különítse el a hideg és meleg zónákat.
Figyelje a hőmérsékletet - állítsa be reálisan a riasztási küszöbértékeket.
Automatizálás
Ventilátorpanelek + termosztát; a hűtés akkor működik, amikor szükséges, nem pedig állandóan "teljes gázzal".
Akusztika
Üveg + tömítések a zajérzékeny területeken; ne feledkezzen meg a hőszigeteléssel való kompromisszumról.
Teljesítmény és biztonság - a határértékek nyugalmat biztosítanak.
Szervezze az áramellátást PDU-k segítségével: falra szerelhető szekrényekben - 1U; álló szekrényekben - függőleges 0U (több konnektor, rövidebb kábelek). Tervezzen 30%-os tartalékkal a konnektorok és a tápellátás tekintetében. Szerelje a rack UPS-egységeket csúszdákra; kritikus rendszereknél fontolja meg az online UPS-t karbantartási bypass-szal. Földeljünk le minden szekrényelemet (alváz, ajtók, panelek), és ellenőrizzük a helyiségbe való bejutást.
Teljesítményterv: ≥30%-os tartalék a terhelés növekedésére és a hőmérsékletre.
Topológia: ahol lehetséges - két független tápellátás.
Biztonság: földelés, zárak, korlátozott paneleltávolítás.
Kábelkezelés - gyorsabb szervizelés és kevesebb hiba
A rögzített kábelezés lezárása a patch paneleken, és rövid, felcímkézett patchkábelek használata az eszközökön. Az elülső részen használjon vízszintes szervezőket, a padlóra szerelt szekrényekben pedig - függőleges létrákat. A kefés panelek lehetővé teszik, hogy a kötegeket felülről/alulról irányítsa az esztétikum elvesztése nélkül, és csökkentik a por bejutását. A szálakat külön-külön, a hajlítási sugarak megtartásával vezesse el.
Szervezés: patch panel = határvonal a fix kábelezés és a foltozás között.
Ergonómia: gyengéd hajlítások, laza tartalékok, port- és kötegcímkék.
FO: külön útvonalak és hajlítási sugár a gyártó ajánlásainak megfelelően.
A forgatókönyvhöz való igazodás - hogyan ne lépjük túl a határokat?
Otthon/egy mikroirodában egy 19″-es, 4-12U-s, 350-450 mm mélységű falra szerelt, 350-450 mm-es (NVR/PoE esetén: 450-600 mm) 19″-es falra szerelhető szekrény a legmegfelelőbb. IDF/MDF-ben válasszon 12-15U-s falra szerelhető (350-600 mm) vagy álljon át 15-32U-s állványos - 600×600 vagy 600×800 mm-es - alvázra.
Az "egyszekrényes" szerverszoba egy 37-47U állványos szekrényt jelent (leggyakrabban 42-47U) 600×1000/1200 vagy 800×1000/1200 mm-es méretben, perforált előlappal/hátul, függőleges 0U PDU-kkal mindkét oldalon és 1-3U takarólemezekkel a készülékblokkok között.
A laboratóriumok és az AV-rendszerek számára előnyös a 18-42U-s nyitott rack - teljes hozzáférés és kiváló hőszigetelés, de csak ellenőrzött környezetben; adjunk hozzá görgőket, keresztmerevítőket és tépőzáras/cipzárókötéseket.
SOHO / CCTV
Szekrény: falra szerelhető 9-12U, 600 mm.
Kiegészítők: ventilátor + termosztát, 1U PDU, 1U szervező, polc NVR/UPS számára.
Iroda (IDF/MDF)
Szekrény: falra szerelhető 12-15U vagy padlóra állítható 22-32U.
Prioritások: tiszta kábelvezetés, U margó, tiszta előlap.
Szerverterem
Szekrény: állványos 42-47U, 800×1000/1200 mm.
Prioritások: perforált elülső/hátsó rész, 0U PDU-k mindkét oldalon, takarólemezek, rendezett függőlegesek.
Labor / AV
Szekrény: nyitott rack 18-42U.
Prioritások: gyors átkonfigurálás, teljes hozzáférés, tépőzáras/vertikális szervezők.
Leggyakoribb hibák és azok elkerülése
Leggyakrabban nincs elegendő U tartalék és beépítési mélység, így a dugók összeütköznek az ajtókkal, és minden új elem "dominóhatást" vált ki. Ugyanilyen gyakori a hűtés (PoE/NVR) alábecsülése és a "végletekig méretezett teljesítmény". A magasra szerelt nehéz modulok növelik a súlypontot és a billenés kockázatát.
Belmagasság: +20-30% U és +30% teljesítmény.
Mélység: tartalmazza a dugókat és a hajlítási sugarakat; ellenőrizze a sínek közötti mélységet.
Hőszigetelés: perforáció, ventilátorok, takarólemezek; szabad RU a forró elemek felett.
Stabilitás: UPS/akkumulátorok alul, szintezés és esetleges rögzítés.
Kiegészítők, amelyek valóban különbséget jelentenek
Ezek azok az apróságok, amelyek lerövidítik a szervizidőt és javítják a megbízhatóságot. Polcok (fix/csúszó) a "füllel" nem rendelkező eszközökhöz, csúszók a szerverekhez, 1-2U-s takarólemezek a hűtés irányíthatóságának javítására, 1U/0U-s PDU-k a rendezett áramelosztáshoz, kefés panelek, szervezők és M6-os csavarok a ketrecanyákkal.
Szerelés: polcok, csúszkák, M6-os készletek.
Hűtés: takarólemezek, ventilátorok + termosztát.
Rendelés/tápellátás: 1U/0U PDU-k, szervezők, kefés panelek, tépőzáras pántok/cipzárak.
Összefoglaló
Kezdje a rackszekrény kiválasztását a szerepköréből kiindulva (SOHO/IDF/szerverterem/labor), majd számolja meg az U és a mélységet "reálisan", tervezze meg a hűtést és a tápellátást tartalékkal, végül pedig gondoskodjon a legjobb kábelkezelési gyakorlatokról. Az árrés az Ön biztosítéka: +20-30% U és +30% teljesítmény biztosítja, hogy a berendezés üzemképes maradjon és készen álljon a növekedésre.
SOHO/CCTV: falra szerelhető 19″ 4-12U, 350-450 mm (NVR/PoE esetén: 450-600 mm); ventilátor termosztáttal, 1U PDU, szabad 1U felett "fűtőtestek".
IDF/MDF: falra szerelhető 12-15U vagy padlóra állítható 15-32U (600×600 / 600×800 mm); szervezők (vízszintes/függőleges) és 1-3U takarólemezek.
Szerverterem: padlóra szerelhető 37-47U (leggyakrabban 42-47U), 600×1000/1200 vagy 800×1000/1200 mm; perforált elülső/hátsó rész, 0U PDU-k mindkét oldalon, 1-3U takaró panelek, kettős tápellátás és ≥30%-os teljesítménytartalék.
Labor/AV: nyitott rack 18-42U - teljes hozzáférés és gyors átkonfigurálás ellenőrzött környezetben; görgők + kereszttartók, tépőzáras/cipzáras kötések, függőleges létrák.
Egy jól megválasztott rackszekrény befektetés a stabilitásba és az alacsonyabb TCO-ba - megszervezi a kábelezést, javítja a hűtést és lerövidíti a szervizidőt. Most már teljes körű kritériumrendszer áll rendelkezésére a megalapozott döntéshez: az U magasságtól és a valós beépítési mélységtől kezdve az ajtótípuson és a hűtési terven át az energiaelosztásig és a tartozékokig. A "mára vonatkozó kompromisszumok" helyett válasszon olyan megoldást, amely a holnapra is hagy mozgásteret.
