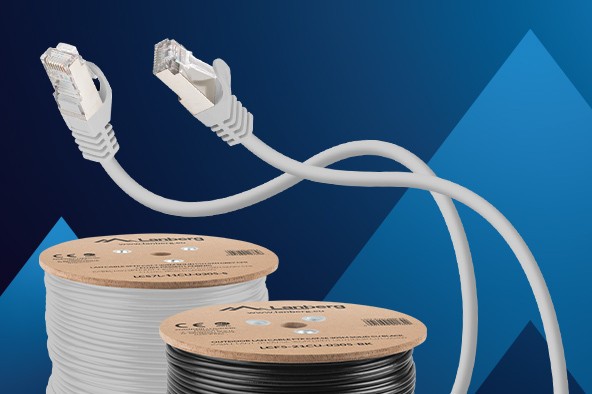

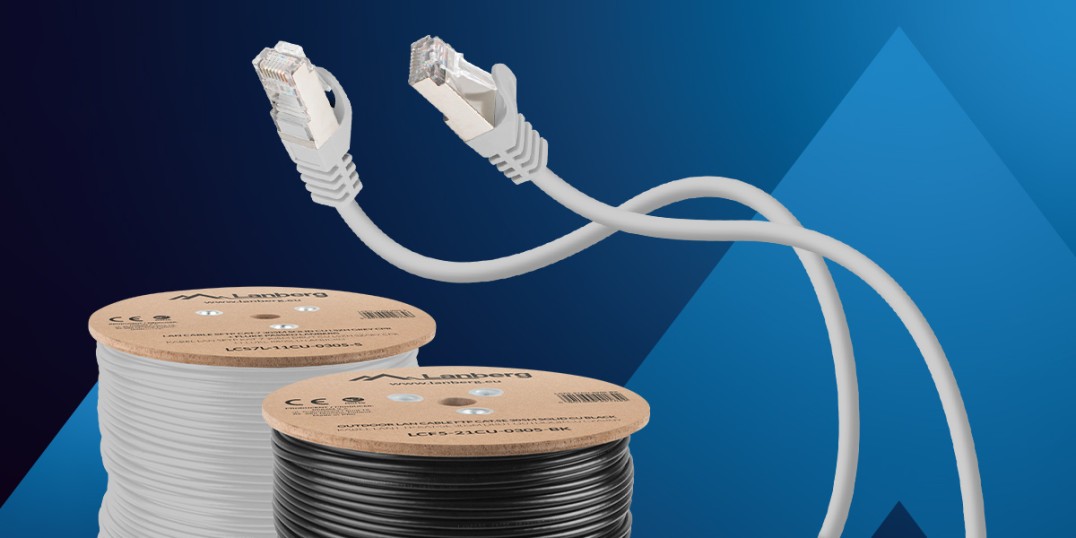

LAN-kábelek, patchkábelek és a brutális valóság
A modern hálózatoknak egyre többet és többet kell kezelniük. Az 1 Gb/s ma már az abszolút minimum, a 10 Gb/s pedig már nem a szerverszobák számára van fenntartva. Ráadásul ott vannak a Wi-Fi 6/6E hozzáférési pontok, a VoIP-telefónia, a 4K kamerák, a beléptető rendszerek. Ezen eszközök mindegyike forgalmat generál - és gyakran PoE-n keresztül áramot is fogyaszt.
A kábel- és patchkábelpiac hatalmas. A neves gyártók a nevenincs márkák mellett helyezkednek el, és mind hasonlóan néznek ki - a köpenyen szerepel egy kategória, egy árnyékolási típus, néha egy logó. A probléma az, hogy a nyomtatás csak egy nyilatkozat. Néhány kábel valóban megfelel az ISO/IEC vagy a TIA követelményeinek, néhány alig súrolja a paraméterek alsó határát, néhány pedig egyszerűen egyáltalán nem éri el azokat.
Egy telepítő számára ez kulcsfontosságú kérdés. Megtervez egy 10 Gb/s-os hálózatot, Cat.6A kábelezést telepít, és minden professzionálisnak tűnik. Aztán kiderül, hogy átviteli hibák, sebességcsökkenés, problémák jelentkeznek a nagyobb teljesítményű PoE-vel. Papíron minden rendben van, de a gyakorlatban az ügyfél panaszt tesz. Nagyon gyakran a bűnös egyszerűen egy olyan kábel, amely nem azt nyújtja, amit a burkolat ígér.
Miért nem elég a Cat.6/6A köpenynyomat
A kábel teljesítménye meghatározott frekvenciatartományokban mért specifikus elektromos paraméterekből adódik. A legfontosabbak a jelcsillapítás (Attenuation), a közeli és távoli keresztbeszólás (NEXT, FEXT), a visszatérési veszteség, a terjedési késleltetés, és - ha PoE-ről van szó - a DC-hurokellenállás és a páregyensúly. Csak ezen értékek teljes körű mérése mutatja meg, hogy a kábel valóban megfelelő biztonsági tartalékkal képes-e kezelni a 10 Gb/s átvitelt.
Az olcsó kábelek gyakran nem teljesítik a margókat magasabb frekvenciákon. Elméletileg Cat.6-osak, de a gyakorlatban alig érik el a szabvány alsó határértékeit - vagy egyáltalán nem felelnek meg azoknak. Ha nincs mozgástér, a hálózat ma még jól működhet, de a körülmények bármilyen megváltozása problémákat okozhat.
Ezért van az, hogy a professzionális telepítéseknél nem elég megnézni a nyomtatást. Minden kapcsolatot hitelesítő teszterrel kell ellenőrizni, amely megerősíti a valós paramétereket.
Fluke Corporation - a kábelezés tesztelésének iparági szabványa
A Fluke Corporation a professzionális mérő- és diagnosztikai műszerek globális piacvezetője. A strukturált kábelezésben a Fluke teszterek évek óta referenciapontot jelentenek. A hálózatépítő ipar aranyszabványként kezeli őket - ha egy kábel "Fluke-tesztelt", az egy valódi, mérésekkel alátámasztott műszaki érv. A Fluke tesztelőket használják a kábelezés olyan nemzetközi szabványok szerinti tanúsítására, mint az ISO/IEC 11801 vagy a TIA-568.
Fluke DSX-602 a gyakorlatban
A DSX-602 egy rézkábeleket tanúsító analizátor. Támogatja a sodrott páros kábeleket a Cat.3-tól a Cat.6A-ig, 500 MHz-ig működik, és lehetővé teszi a 10 Gigabit Ethernet Cat.6A tanúsítását kapcsolatonként körülbelül 10 másodperc alatt. A tesztelés gyors, a kezelőfelület áttekinthető, a fejlett HDTDX/HDTDR diagnosztika pedig lehetővé teszi a sérülési pont vagy a probléma forrásának pontos lokalizálását.
Hogyan teszteljük a Lanberg kábeleket és patchkábeleket?
A Lanbergnél a professzionális telepítésekre szánt kábelek és patchkábelek minden sorozatát szigorú tesztelésnek vetjük alá a Fluke DSX-602 segítségével. Ez nem marketingeljárás - ez annak ellenőrzése, hogy a termék valóban megfelel-e a deklarált paramétereknek.
Az eljárás a következőképpen néz ki. Először is konfiguráljuk a tesztelőt - kiválasztjuk a megfelelő szabványt (ISO/IEC 11801 vagy TIA-568) és a kábelkategóriát. A vizsgálat típusától függően dedikált csatornaadaptereket vagy állandó linkadaptereket használunk. A patchkábelek esetében a kész kábelt mindkét végén RJ45 dugókkal lezárva teszteljük - a tesztelő az elektromos paraméterek teljes körét ellenőrzi, pontosan úgy, mint egy teljes csatorna esetében.
Elindítjuk a tesztet, és néhány másodpercen belül kapunk egy PASS vagy FAIL eredményt. A képernyőn láthatjuk a legfontosabb paramétereket: csillapítás, NEXT és FEXT áthallás, visszatérési veszteség, link hossza és PoE-vel kapcsolatos paraméterek. A PASS eredmény azt jelenti, hogy a kábel megfelel az adott kategóriára vonatkozó szabvány követelményeinek. A margó is számít - minél magasabb, annál nagyobb a mozgástér a jövőre nézve.
Ha a kábel megbukik a teszten, a DSX-602 diagnosztika megkeresi a problémás területet. A grafikonon pontosan láthatjuk, hogy hol van jelanomália, gyűrődés vagy rosszul végződő dugó. Így gyorsan korrigálhatjuk a gyártási folyamatot, és biztosíthatjuk, hogy minden tétel megfeleljen a követelményeknek.
Az eredményeket LinkWare programba exportáljuk, és részletes méréseket, plotokat és margókat tartalmazó jelentéseket készítünk. Ez a dokumentáció a kereskedelmi partnereink és a telepítők számára is elérhető - bizonyíték arra, hogy a Lanberg kábel paraméterei nem a semmiből származnak.
Miért jelentenek valódi előnyt a Fluke által tesztelt Lanberg kábelek?
Ha a Lanberg kábeleket a Fluke tesztelés megerősítésével szereli be, akkor műszaki bizonyosságot szerezhet a paraméterekről. Tudja, hogy a kábel képes kezelni a 10 Gb/s sebességet, mert megmérésre került és megfelelt a tanúsításon. Ez kevesebb meghibásodást és kevesebb panaszt jelent - kevesebb sebességgel, megszakadt kapcsolattal vagy instabil PoE-vel kapcsolatos problémát. Időt takarít meg, mert a rendszer üzembe helyezése után nem kell visszatérnie a helyszínre, hogy eloltja a tüzet.
A telepítő számára ez nagyobb hitelességet is jelent a végfelhasználó szemében. Megmutathatja a tesztjelentést ahelyett, hogy arra kérné őket, hogy higgyenek Önnek. Az ügyfél láthatja, hogy a hálózatát megmérték, ellenőrizték, és az megfelel a paramétereknek - ez bizalmat épít és megkönnyíti az elfogadást.
A Lanberg a DSX-602-vel teszteli a Cat.6 és Cat.6A kábeleket és patchkábeleket az ISO/IEC és TIA szabványoknak megfelelően. Minden igényes telepítésekre - irodák, adatközpontok, ipari létesítmények - szánt sorozat dokumentált mérési eredményekkel rendelkezik. Ez a garancia arra, hogy a telepítés a terveknek megfelelően, meglepetések nélkül fog működni.
Összefoglaló
Nem minden kábel egyforma a piacon. A Cat.6 vagy Cat.6A köpenynyomat csak a gyártó nyilatkozata - a minőség valódi megerősítése a tanúsító teszterrel végzett vizsgálat. A Lanberg a Fluke DSX-602 készüléket használja annak garantálására, hogy a kábelek valóban megfelelnek a megadott kategóriára és sávszélességre vonatkozó követelményeknek.
Ha biztos akar lenni abban, hogy a telepítése a tervezett módon fog működni, válassza a Lanberg kábeleket és patchkábeleket dokumentált Fluke tesztekkel. Kevesebb probléma, kevesebb panasz, több elégedett ügyfél. Vegye fel velünk a kapcsolatot, ha tanácsra van szüksége a kábelezés kiválasztásával kapcsolatban, vagy szeretne minta tesztjelentéseket látni.
